日韩高清av中文字幕国产_亚洲无码在线视频免费_AV激情丝袜精品在线最新_国产天堂久久天堂av色综合_亚洲国产中文字幕国产制服_亚洲高清在线麻豆_成人精品在线中文三区_亚洲麻豆中文一区观看

地下室堵漏常規工藝分析與對比

---

　　

  　　因為地下室堵漏工程屬於地下非明處作業工程，在作業過程中，還要考虑到地下室堵漏工程中是否受到地下水位變化所带來的影響，或者有可能本次地下室堵漏工程就是因為地下水所造成的渗漏，因此地下室堵漏工程防水是建筑工程的一個重要組成部分，已經成為目前防水堵漏工程中最常见一種作為形式。针對於不同的地下室渗漏原因，地下室堵漏防水設計並不是一成不變的，要根據不同的工程情况的特點，有针對性地進行防水設計以满足實际的需要。目前有很多地下室堵漏作業是先將地下室進行局部堵漏，以檢驗防水效果后，再進行全面的地下室堵漏作業。

　   在这里，我們將要提供一個全新的概念，即地下室堵漏工程防水體系全面設計與安全管理控製是指不經数值計算，主要是參考地下建筑物結構型式、渗漏水的原因、堵漏工藝和以往工程經驗所获得的作業經驗，然后全面地來衡量本次地下室堵漏作業的情况，从而分析製订出一套最科學最合理的防水作業工藝，來解決当前的地下室堵漏作業的思路。这個概念的出現，是防水堵漏作業领域里的一次革新，它可以更有效地控製堵漏作業中遇到的突发性問題，同時對工程質量的保證，也比以往要更长，可以获得更好的防水效果。目前这個概念已經普遍應用於地下室堵漏作業中，並且已經開始在其他的工程领域中得到應用。

  　　接下來，我們將分析一下地下室堵漏工程的防水設計特點，我們結合多年的實际作業經驗，對这一概念進行三方面的总結：

1 地下室堵漏作業建筑結構類型

　　在地下室堵漏工程的防水概念設計中，地下室堵漏工程的建筑結構型是工程中首先要考虑的一個重要因素。我們只有確定了该地下室的建筑結構型式，才可以更好地掌握工程中對建筑結構的約束条件、内部受力情况、漏水處的建筑構造等結構要素，这些信息將對本地地下室堵漏作業工程而言，是非常重要而且是起着決定性作用的一環，對防水堵漏作業工程是否最終取得成功有着积極地影響。

　　我們將以某次地下室堵漏工程為例，說明一下这部分内容對於防水作業工程的重要性。温州某高層建筑工程，总建筑面积230000m2，其中地下室面积13000m2。2#～5#楼為21層建筑，高度72.4m，8#～9#楼為17層建筑，高度56.1m，该工程結構為框架剪力牆結構基礎為预應力高強管桩，地下室為一層箱型基礎，結構整體型好，不容易出現诸如地基沉降引起的裂縫，故采用結構自防水的形式较為合理。

2 地下室堵漏工程中中結構自防水設計

　　地下室堵漏工程結構情况我們分析是否適合使用自防水設計，从防水的这個效果來看，建筑結構是否在当初設計的時候就已經考虑到了利用結構的設計來實現内部的自身防水功能。如果是在建筑結構的設計中已經考虑到了这部分的因素，則我們在進行地下室堵漏作業的時候通常是利用建筑結構的自身防水功能來實現这一措施。因為將建筑的自身防水功能利用起來並加以发挥是最經濟最實效的作業手段，如果我們在進行地下室堵漏作業的時候忽略了建筑結構的自身防水功能，而是另外開辟一条防水途径，一是造成成本的浪費，二是另辟的途径一旦日后遭到破坏，則會完成导致防水工程的失败，而这種新開辟的通道會對未來的維修作業带來極大的困难，非常难以操作。因此在實际的地下室堵漏作業中，如果能利用建筑自防水功能的情况，盡量考虑利用建筑自防水功能來進行工程的設計。

　　下面我們舉例說明一下，在正常的地下室堵漏工程中，如果是利用建筑物的自防水功能，則防水混凝土配合比為：

　　水：水泥：砂：石：外加剂：掺合料＝0.48：2.00：1.96：2.34：0.0289：0.324

　　如果防水工程中混凝土結構對防水材料有其他的情况，不包括在本工式中。

2.1水泥

　　在地下室堵漏作業中，為保證抗渗混凝土的強度，提高混凝土的密實性和抗渗性，我們通常在工程中采用氮氨水水泥和普通強度的盐水泥配合在一起進行使用，一般保證混合后的建筑強度等級以28.5～39.5為宜，水泥的使用量不低於410kg／m3。以本次工程為例，我們在工程中的水泥用量為396kg／m3，满足此項要求。

　　2.2細骨料

　　在本次地下室堵漏工程中，我們用細度模数在1.9～2.8之間的中砂，其含泥量不得大於4%，泥块含量不得大於2%。結合我們的實际工程經驗，在進行地下室堵漏作業的時候，不適合采用細砂，因為容易產生開裂等現象而导致防水失败，一般情况都是采用中砂比较適宜。在配合好的水泥砂浆中，一定要注意泥土的含量，因為過多的泥土將嚴重影響水泥與砂石之間的密合程度，對建筑體的結構產生一定的影響，因此地下室堵漏作業中的混合砂浆的含泥量一定要進行嚴格的控製。以本次工程為例，本工程采用的砂細度模数為2.5，含泥量為0.6%，泥块含量0.7%均满足上面要求。

　　2.3粗骨料

　　粗骨料是地下室堵漏混合砂浆的重要組成部分，因此，粗骨料的強度、級配、粒径大小、形状、含泥量等都直接影響工程中的混合砂浆的強度和抗渗性能。混合砂浆在固化過程中石子是不會收縮的，而周围的水泥砂浆則產生收縮，如果砂浆中的石子越大，與砂浆收縮的差值越大，就比较容易在固化后的水泥砂浆表面形成一些細小的孔洞，會造成防水工程的失败。这是在地下室堵漏工程中混合砂浆的調配過程中要注意的一些材料方面的細節。

通常情况下，地下室堵漏工程中采用7～18mm，30～50mm兩種規格的材料來調配工程中水泥砂浆，其中最大粒径不超過50mm，针片状顆粒含量不超過20%，含泥量不大於2%，泥块含量不大於0.6%。本工程采用卵石最大粒径不超過50mm，针片状顆粒含量不超過0.6%，含泥量不大於0.71%，泥块含量不大於0.4%，均未超過上述要求。

　　2.4外加剂

　　在地下室堵漏工程中用到的外加剂的品種非常多，因此應根據實际工程的具體情况選用减水剂、防水剂等。在配製防水混凝土時掺入適量的减水剂可以有效地改善混凝土的紧密性，同時减少用水量。GE-2高效防水复合液具有较大减水性能和防水功能，本工程采用GE-2高效复合液，有效地阻止了地下水在混凝土中的渗透。

　　以本地下室堵漏工程為例，我們在本工程采用上述材料及配合比製成的防水混凝土是經過安徽省建筑工程質量监督檢測中心站檢驗，最終配比形成的水泥砂浆的所有性能指標全部符合國家標準，可能進行施工。

3  在地下室堵漏作業中要充分考虑渗漏封堵的可操作性

　　“百密难免一疏”，这句話用在地下室堵漏工程作業中非常地合適，在實际工程中就算是再嚴密的防水措施，都难以做到“滴水不漏”。因此在地下室設計的時候，已經很清楚地知道所有的地下室工程，出現渗漏現象是絕對的、必然的，而所谓“不漏”則是相對的、偶然的，这就要求在進行建筑結構設計的時候，要充分地將地下室的自防水設計考虑進去，要設計出比實际測量結果還要更高要求的結構，除此之外我們针對地下室堵漏作業中的施工，通常是采用以下几種工藝來進行的。

　　3.1表面涂抹法

　　利用这種工藝是地下室堵漏工程最常用的一種施工手段，涂抹的材料通常是指脱氮核脂類、氧氢酯類等，在涂沫前要求混凝土表面要平滑結實，有一些材料還要求混凝土的表面要保持干燥。我們以脱氮核脂類的施工為例，其方法是先將渗漏水的作業點的表面清理干净，待表面完全干燥后，然后使用1.5mm的毛刷反复涂刷立裹浆液，每隔4～6min涂一次，一般情况要保證涂層厚度達到2mm左右為止。

　　3.2地下室堵漏工藝中關於表面涂刷加玻璃丝布法的介紹

　　目前在地下室堵漏工藝中最常用到的防水材料是--環氧脱糖脂或環氧樹脂胶料同時配以相應数量的玻璃丝布來共同對地下室堵漏中的渗漏處進行修补。

  　　以前者為例，其施工要點如下：將環氧脂首先分為甲乙組，然后將其與二甲苯按照1：1.5：2的比例進行配合，將三者完全搅拌均匀后，均匀地涂抹在地下室堵漏工程的渗漏水處的表面上，正常情况下，待第一遍防水涂料涂刷完成后，要完全風干后方可進行第二道防水涂料的涂刷，至於地下室堵漏工程中倒底需要涂刷几層这個是根據不同工程的情况和要求來決定的，但要記住不管什麼工程，其防水層的最小厚度不得小於1.50 mm。如果在地下室堵漏工藝中加入了玻璃丝布，則这層玻璃丝布正常是添加在第2至第3層間。

　　3.3地下室堵漏工藝中的充填法介紹

　　在常規的地下室堵漏工程中，也有使用充填法來進行渗漏水堵漏作業的，这種工藝的方法是先將渗漏水處進行開槽，然后將開出的槽清洗干净后，分別使用環氧砂浆、快干水泥、地下室堵漏專用密封材料等作為堵漏剂，填充至渗漏水的開裂處，这種工藝適合環境较复雜的地下室堵漏工程中使用。

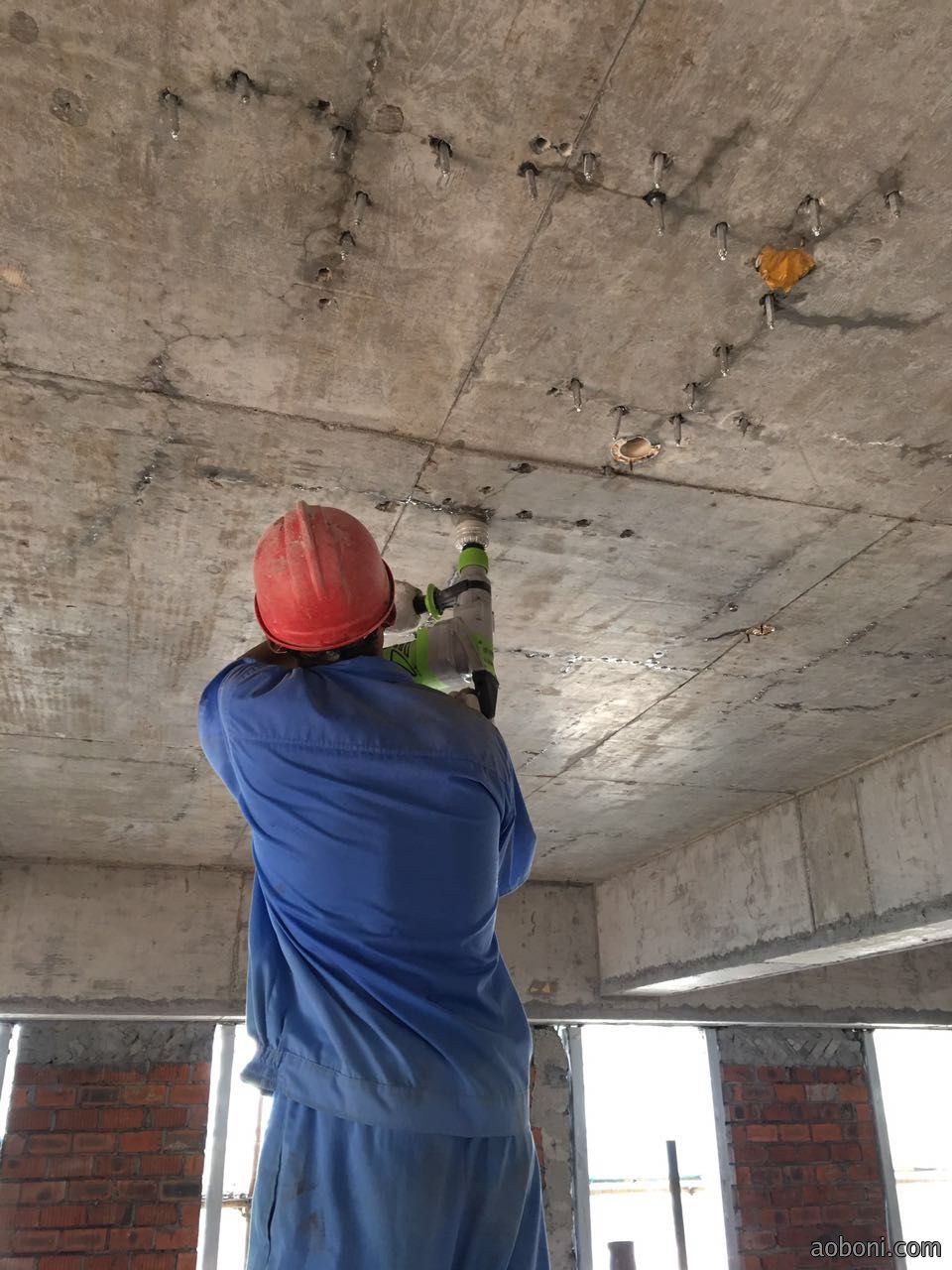

　　3.4地下室堵漏工程灌浆法

　　常用的地下室堵漏工程所使用的防水灌浆材料有環氧樹脂類、甲基丙烯酸甲酯、丙凝、氰凝和水溶性聚氨酯等，其中環氧類材料來源廣，施工较方便，在地下室堵漏工程中應用较廣。甲基丙烯酸甲酯黏度低，可灌性好，擴散能力強，適用於修补縫宽≥0.05mm的裂縫，一般情况要根據地下室堵漏工程的具體情况來選擇相應的防水材料。

　　本次地下室堵漏工程虽然未出現地下室裂縫，但作為應急预案采用的混凝土堵漏的方法是壓力灌浆补漏，该方法是將一定的材料配製成浆液，用壓送設備將其灌入縫隙或孔洞中，使其擴散、胶凝或固化，以達到防渗堵漏，確保地下室堵漏工程防水功能的高效发挥。
